알루미늄 프로파일을 이용하여 19인치 랙 만들기.

얼마전 교육부서실 이동이 있었고 전에 작업했던 유아부실이 이동한 곳에 기존 장비들이 그냥 나무장에 넣어져 있어서 신경쓰여서 랙을 설치하고 싶은데 기존 랙은 크기가 커서 좁은 공간에 넣기가 안되었습니다.

그래서 틀만 있는 오픈랙 형태의 제품을 찾아보다가 사이즈를 보니 프로파일로 짜서 넣는게 가능하겠다 싶었습니다.

일단 들어가야 하는 장비들의 높이를 계산해서 1m 높이로 했습니다. 이정도면 위쪽에 장비를 올려두어도 접근이 가능해서 괜찮을거 같습니다.

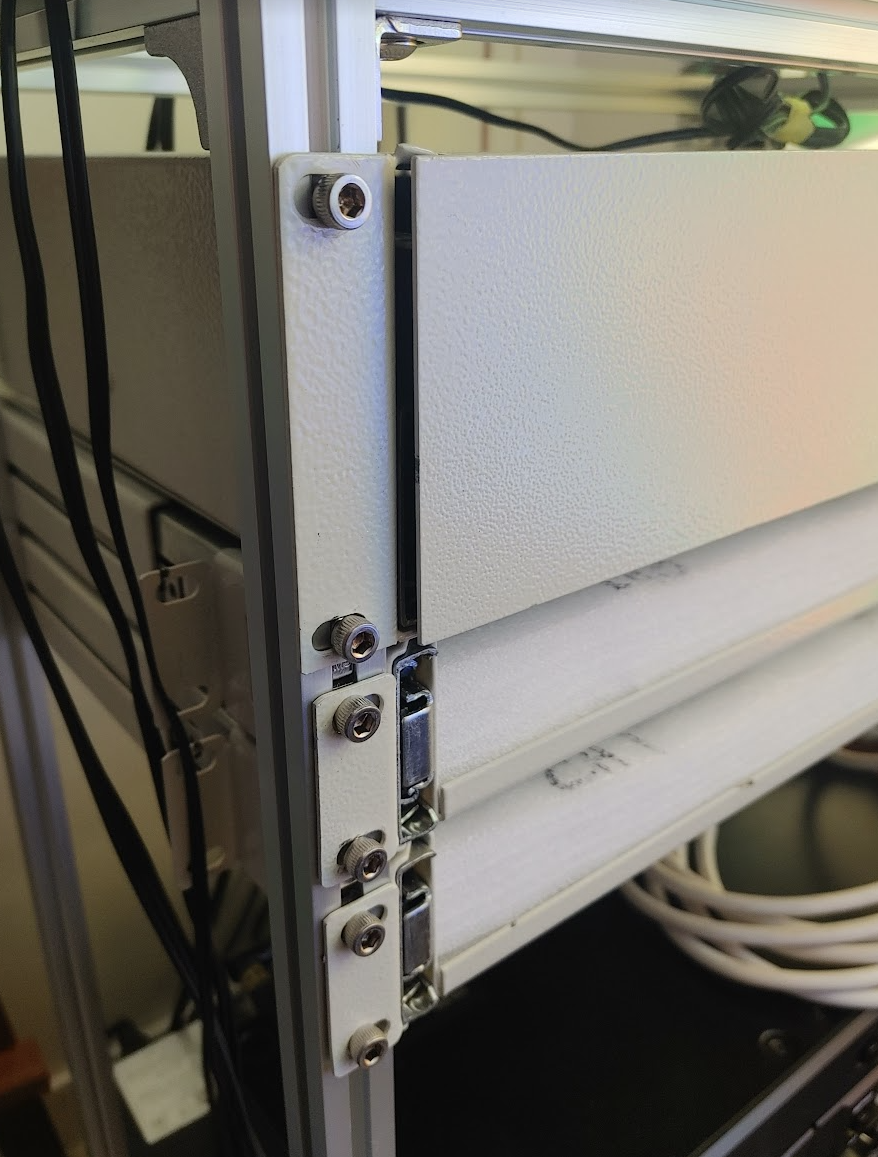

조립이나 장비 고정에 쓰는 볼트를 고정하는건 스프링너트를 쓰면되고 원하는 위치에 바로 넣을 수 있기 때문에 틀만 조립하면 장비를 붙이는건 문제가 안되었습니다.

게다가 프로파일 4면에 모두 삽입이 가능하기 때문에 랙형이 아니더라도 고정할 브라켓만 있으면 랙에 고정이 되구요.

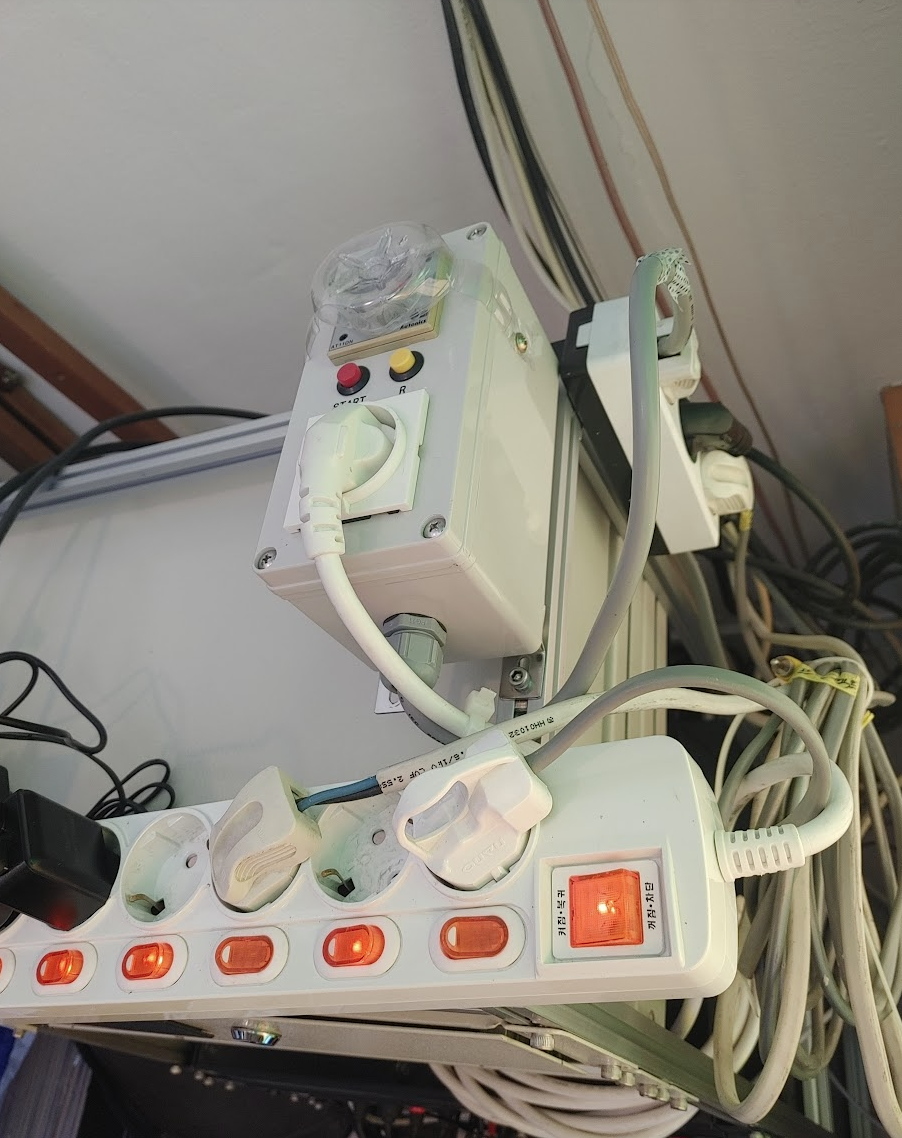

전원 멀티탭이나 콘센트도 모두 고정용 구멍이 있기때문에 이 구멍을 이용해서 모두 고정이 가능합니다.(통상 4mm볼트)

다만, 주의 할건 조립에 사용하는 모든 볼트는 길이의 제약을 받습니다. 스프링너트가 들어가는 홈의 깊이가 정해져 있기 때문인데 이게 대략 6.5mm정도 됩니다. 이를 고려해서 볼트 길이를 찾아야합니다.

배선 정리같은게 아쉽기는 하지만 일단 이정도로 마감합니다.

참고로 랙에 들어간 장비들은 아래와 같습니다.

1. 믹서 xr18,

2. mipro 5.8G 6채널(헤드원 4, 핸드 6? 필요에 따라 골라쓸수 있도록..)

3. 메인스피커: 무명

4. 딜레이 스피커: 모름

5. 메인앰프: inkel 우리 아들보다 늙었을듯

6. 딜레이앰프: qsc 600w

7. 블루투스 2대: 하나는 원거리, 하나는 무대용 (위에 올려두었습니다.)

8. CCTV 수신기: 예배 영상 출력용 CCTV수신기 (위에 올려두었습니다)

장점:

- 크기 최적화, 폭은 19인치 장비사이즈와 동일, 깊이는 가장 긴 장비 또는 무거운 장비 기준으로 잡고 앞뒤로 모두 걸치게 잡았습니다.

- 프로파일 모든 면에 스프링너트를 넣어서 장비고정 가능. 배선 정리도 가능.

- 가볍지만 견고.

- 비용 저렴: 이 크기는 대략 8만원정도 들었습니다. 모든 부자재 포함

​

단점:

- 설계 미스나면 버려야..

- 오픈형태라 설치하는곳이 오픈된 곳이면 좀..

- 조립하는데 시간이 걸림: 어른들의 레고다 생각하고 여유있게...

​
